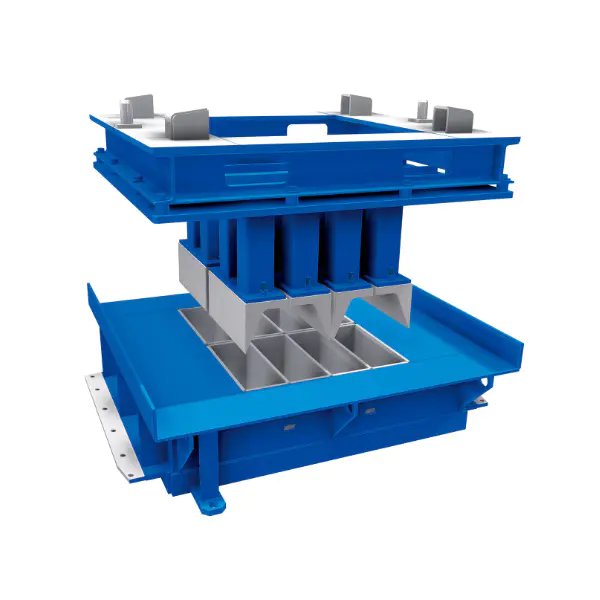

Prefabrykowane formy betonowe o dużej wytrzymałościto coś więcej niż tymczasowe pojemniki na mokry beton. Są to precyzyjne narzędzia produkcyjne, które określają kształt, wymiary, jakość powierzchni, powtarzalność i wydajność prefabrykatów betonowych. Dla producentów wielokrotnie wytwarzających elementy betonowe solidna forma może stanowić różnicę między stabilnym procesem produkcyjnym a ciągłymi problemami związanymi z deformacją, trudnym rozformowaniem, defektami powierzchni i różnicami wymiarowymi.
W tym przewodniku wyjaśniono, w jaki sposób wytrzymałe prefabrykowane formy betonowe wspierają niezawodną produkcję betonu, jakie czynniki projektowe wpływają na ich wydajność, w jaki sposób materiały formy i zbrojenie wpływają na żywotność oraz w jaki sposób producenci mogą zmniejszyć typowe problemy produkcyjne. Obejmuje również przygotowanie formy, ciśnienie betonu, wibracje, rozformowanie, konserwację, kontrolę jakości i praktyczne pytania, które kupujący powinni zadać przed zamówieniem niestandardowych form.
Spis treści
- Dlaczego wytrzymałe prefabrykowane formy betonowe mają znaczenie
- Jak zbudowane są formy o dużej wytrzymałości
- Materiały i właściwości konstrukcyjne
- Kluczowe cechy konstrukcyjne zapewniające niezawodną produkcję
- Typowe zastosowania
- Typowe problemy produkcyjne i rozwiązania
- Praktyczny proces produkcji form
- Konserwacja i żywotność
- Co kupujący powinni przygotować przed złożeniem zamówienia
- Często zadawane pytania
- Ostatnie przemyślenia
Dlaczego wytrzymałe prefabrykowane formy betonowe mają znaczenie
Produkcja prefabrykatów betonowych opiera się na powtarzalności. Zespół produkcyjny może odlać dziesiątki, setki lub tysiące podobnych komponentów, dlatego forma musi zachować swoją geometrię podczas powtarzających się cykli ładowania, wibracji, utwardzania i wyjmowania z formy.
Słaba lub źle zaprojektowana forma może powodować problemy, które wydają się być związane z betonem, ale w rzeczywistości mają swoje źródło w systemie formowania. Jeśli panel boczny poruszy się pod naciskiem betonu, gotowy element może stać się przewymiarowany lub zniekształcony. Jeśli spoiny nie są wystarczająco szczelne, zaczyn cementowy może wyciekać i pozostawiać niepożądane żebra na krawędziach. Jeśli powierzchnia formy zostanie uszkodzona lub zanieczyszczona, wykończenie betonu może stać się niespójne.
Wytrzymałe prefabrykowane formy betonowe są zatem zaprojektowane tak, aby zapewniać stabilność konstrukcyjną, a jednocześnie są praktyczne podczas montażu, czyszczenia, rozformowywania i wielokrotnego użytku. Właściwa sztywność, wyrównanie i podparcie formy są szczególnie ważne przy produkcji dużych i ciężkich elementów.
Jak zbudowane są formy o dużej wytrzymałości
Forma do dużych obciążeń zwykle łączy powierzchnie formujące ze strukturalnym systemem nośnym. Powierzchnia formująca styka się z betonem, a ramy, żebra, stężenia, usztywnienia, zawiasy, zaciski, śruby lub inne mechanizmy zapewniają niezbędną sztywność.
1. Formowanie powierzchni
Powierzchnia formująca określa geometrię i wygląd przenoszony na beton. W przypadku produktów wymagających gładkich wykończeń architektonicznych powierzchnia musi być czysta, stabilna i odpowiednio przygotowana.
2. Wzmocnione ramy
Duże formy wymagają wzmocnienia konstrukcyjnego, aby było odporne na odkształcenia. Żebra wzmacniające i ramy zewnętrzne rozkładają obciążenia i pomagają zachować stabilność wymiarową podczas odlewania.
3. Systemy połączeń i regulacji
Połączenia śrubowe, zaciski, regulowane panele, urządzenia pozycjonujące i zdejmowane sekcje mogą ułatwić montaż i dostosowanie formy. Odpowiednia konfiguracja zależy od projektu produktu i wielkości produkcji.
4. Wyjmowanie elementów z formy
Forma powinna nie tylko bezpiecznie trzymać beton podczas odlewania; powinien również umożliwiać usunięcie utwardzonego lub częściowo utwardzonego elementu bez uszkodzenia narożników, powierzchni, wkładek lub samej formy.
Materiały i właściwości konstrukcyjne
Różne produkty prefabrykowane wymagają różnych materiałów na formy. Wybór materiału powinien uwzględniać liczbę spodziewanych zastosowań, wymagane wykończenie powierzchni, geometrię produktu, ciśnienie betonu, środowisko produkcyjne i wymagania konserwacyjne.
| Materiał formy | Typowa charakterystyka | Odpowiednie warunki produkcji |
|---|---|---|
| Stal | Wysoka wytrzymałość, sztywność, powtarzalność i odporność na wymagające warunki produkcyjne. | Ciężkie komponenty, produkcja powtarzalna, produkty konstrukcyjne i zastosowania przemysłowe. |
| Drewno / sklejka | Łatwe w produkcji i modyfikacji, szczególnie przydatne w przypadku ograniczonej produkcji lub prototypów. | Krótkie serie produkcyjne, specjalne kształty i projekty, w których spodziewane są częste modyfikacje. |
| Włókno szklane/kompozyt | Przydatny do szczegółowych kształtów i wybranych zastosowań architektonicznych o stosunkowo skomplikowanych powierzchniach. | Produkty dekoracyjne i formy, w których geometria lub charakterystyka powierzchni wymagają elastyczności. |
| Systemy na bazie tworzyw sztucznych | Lekki i odpowiedni do wybranych zastosowań modułowych lub powtarzalnych. | Produkty, w przypadku których waga, obsługa i konfiguracja formy są ważnymi czynnikami. |
Do wymagającej produkcji przemysłowej powszechnie wybiera się stal, ponieważ może zapewnić sztywność i trwałość wymaganą przy wielokrotnym odlewaniu. Jednakże dokładny gatunek stali, grubość blachy, konfigurację zbrojenia, metodę spawania i obróbkę powierzchni należy określić w zależności od produktu i warunków pracy, a nie stosować jednej standardowej specyfikacji dla każdej formy.
Kluczowe cechy konstrukcyjne zapewniające niezawodną produkcję
Stabilność wymiarowa
Forma musi stawiać opór ruchom podczas układania i zagęszczania betonu. Jest to szczególnie ważne w przypadku dużych paneli ściennych, belek, kolumn, produktów drenażowych, konstrukcji użytkowych i innych ciężkich elementów prefabrykowanych.
Dokładne wyrównanie
Panele, narożniki, otwory, wstawki i osadzone komponenty muszą pozostać w przeznaczonych dla nich pozycjach. Małe błędy w formie mogą się powtarzać w każdym cyklu odlewania, zamieniając drobny problem z narzędziami w poważny problem produkcyjny.
Kontrolowane stawy
Połączenia form powinny minimalizować niepożądane wycieki betonu, jednocześnie umożliwiając praktyczny montaż i rozbiórkę. Prawidłowo zaprojektowane złącza mogą zmniejszyć wady krawędzi i konieczność czyszczenia po rozformowaniu.
Odpowiednie fazowania i krawędzie
Ostre narożniki betonu są podatne na uszkodzenia podczas przenoszenia i rozformowywania. Odpowiednie fazowania mogą pomóc chronić krawędzie, jednocześnie zapewniając spójny wygląd we wszystkich partiach produkcyjnych.
Dostępne obszary czyszczenia
W trudnej do czyszczenia formie może stopniowo gromadzić się stwardniały beton, kurz, pozostałości środka antyadhezyjnego i inne zanieczyszczenia. Łatwy dostęp do krytycznych powierzchni pomaga w utrzymaniu powtarzalnych warunków odlewania.
Praktyczne rozformowanie
Zdejmowane panele boczne, zawiasy, punkty podnoszenia, regulowane sekcje lub inne elementy rozbiórki mogą zmniejszyć wysiłek fizyczny wymagany do uwolnienia gotowego komponentu. Metodę rozformowania należy rozważyć podczas projektowania formy, a nie dodawać ją po namyśle.
Odporny na nacisk betonu i wielokrotne manipulacje.
Utrzymuj geometrię poprzez powtarzające się cykle produkcyjne.
Zapewnij odpowiednią i spójną powierzchnię licową z betonem.
Wspieraj praktyczny montaż, rozbieranie, czyszczenie i regulację.
Typowe zastosowania ciężkich prefabrykowanych form betonowych
Systemy form o dużej wytrzymałości można zaprojektować dla wielu różnych produktów prefabrykowanych. Ostateczna konfiguracja powinna odzwierciedlać geometrię komponentu, wagę, rozmieszczenie zbrojenia, wielkość produkcji i wymagania instalacyjne.
- Betonowe panele ścienne:duże płaskie elementy wymagają stabilnych ram form i niezawodnego osiowania.
- Betonowe belki i kolumny:spójność wymiarowa jest ważna dla połączeń i instalacji.
- Kanały odwadniające:Wielokrotne korzyści produkcyjne wynikają z trwałych powierzchni formujących i wydajnego usuwania izolacji.
- Studzienki i elementy użytkowe:dokładne otwory i elementy osadzone wymagają kontrolowanego pozycjonowania.
- Elementy drogowe i infrastrukturalne:ciężkie warunki produkcyjne wymagają solidnej konstrukcji formy.
- Prefabrykaty architektoniczne:wykończenie powierzchni, szczegółowość, fazowanie i spójność geometryczna stają się szczególnie ważne.
- Niestandardowe komponenty betonowe:niestandardowe kształty mogą wymagać regulowanych lub specjalnie wykonanych sekcji formy.
Typowe problemy produkcyjne i praktyczne rozwiązania
| Problem | Możliwa przyczyna | Praktyczna odpowiedź |
|---|---|---|
| Deformacja formy | Niewystarczająca sztywność, niewystarczające usztywnienie lub nadmierny nacisk odlewu. | Przejrzyj konstrukcję ramy, punkty podparcia, grubość panelu i zbrojenie. |
| Wyciek betonu | Szczeliny w złączach, zużyte uszczelki lub złe wyrównanie paneli. | Przed odlewaniem sprawdź połączenia, uszczelki, zaciski i dokładność montażu. |
| Wady powierzchni | Brudna powierzchnia formy, uszkodzona powierzchnia formująca, nadmiar środka antyadhezyjnego lub słaba konsolidacja. | Oczyść formę, sprawdź powierzchnię i kontroluj aplikację środka antyadhezyjnego. |
| Trudne wyjmowanie z formy | Niewystarczające przygotowanie uwalniające, nieodpowiednia geometria lub przedwczesne usuwanie. | Przed rozbiórką sprawdź procedurę stosowania środka antyadhezyjnego, geometrię formy i wytrzymałość betonu. |
| Różnice wymiarowe | Ruch panelu, powtarzające się zużycie, niedokładna konfiguracja lub niespójny pomiar. | Przed odlewaniem sprawdź wymiary formy i ustal powtarzalne punkty kontrolne. |
| Szybkie zużycie formy | Nieostrożne obchodzenie się, złe metody czyszczenia, korozja lub nieodpowiednia konserwacja. | Ustal procedury czyszczenia, inspekcji, przechowywania i naprawy. |
Ważną lekcją jest to, że problemy z jakością powinny być systematycznie badane. Jeżeli kilka elementów betonowych wykazuje ten sam błąd wymiarowy, sprawdzenie samej formy może być bardziej produktywne niż natychmiastowa zmiana mieszanki betonowej.
Praktyczny proces produkcji form
Krok 1: Potwierdź rysunek produktu
Zacznij od gotowego elementu betonowego, a nie od formy. Potwierdź ogólne wymiary, grubość ścian, otwory, wkładki, złącza zbrojenia, punkty podnoszenia, fazowania, wymagania dotyczące powierzchni i dopuszczalne tolerancje.
Krok 2: Zdefiniuj cel produkcyjny
Oczekiwana liczba odlewów ma bezpośredni wpływ na strukturę formy, materiał, obróbkę powierzchni, system regulacji i strategię konserwacji.
Krok 3: Opracuj strukturę formy
Producent formy może następnie określić powierzchnie formujące, ramę wzmacniającą, punkty podparcia, metodę łączenia, sekcje usuwalne i podejście do rozformowania.
Krok 4: Sprawdź montaż i wymiary
Przed rozpoczęciem produkcji sprawdź ogólne wymiary formy, prostopadłość, wyrównanie, otwory, mocowania i krytyczne powierzchnie styku.
Krok 5: Casting próbny
Próbny odlew może ujawnić problemy praktyczne, które mogą nie być oczywiste na podstawie samych rysunków, w tym wycieki betonu, problemy z dostępem, trudności przy demontażu, wady powierzchni lub kolizję ze zbrojeniem i wkładkami.
Krok 6: Ustal powtarzalną procedurę produkcyjną
Po zatwierdzeniu formy operatorzy powinni przestrzegać spójnych procedur czyszczenia, stosowania środka antyadhezyjnego, montażu, kontroli, odlewania, utwardzania, wyjmowania z formy i przechowywania.
Konserwacja i żywotność
Nawet wytrzymała forma wymaga regularnej konserwacji. Powtarzające się narażenie na mokry beton, wibracje, podnoszenie, uderzenia, czyszczenie i zmiany temperatury mogą stopniowo wpływać na złącza, powierzchnie, elementy złączne, podpory i wyrównanie.
- Po każdym cyklu produkcyjnym należy oczyścić formę z resztek betonu.
- Sprawdź powierzchnie formujące pod kątem wgnieceń, zadrapań, korozji i deformacji.
- Regularnie sprawdzaj śruby, zaciski, zawiasy i inne punkty połączeń.
- Sprawdź ważne wymiary po powtarzających się cyklach produkcyjnych.
- Napraw uszkodzone uszczelki i złącza, zanim spowodują wycieki betonu.
- Użyj środka antyadhezyjnego odpowiedniego do powierzchni formy i wymaganego wykończenia betonu.
- Formy należy przechowywać w warunkach minimalizujących niepotrzebną korozję lub uszkodzenia fizyczne.
Konserwacja powinna skupiać się na wczesnym wykrywaniu. Niewielkie odkształcenie skorygowane podczas rutynowej kontroli jest znacznie łatwiejsze do opanowania niż problem wymiarowy wykryty po wyprodukowaniu dużej partii elementów betonowych.
Co kupujący powinni przygotować przed złożeniem zamówienia
W przypadku zapytania o wycenę prefabrykowanych form betonowych o dużej wytrzymałości szczegółowe informacje o projekcie pomagają producentowi opracować bardziej praktyczne rozwiązanie. Zamiast podawać jedynie wymiary gotowego produktu, kupujący powinni przygotować jak najwięcej z poniższych informacji:
- Rysunki produktów lub modele 3D.
- Wymiary gabarytowe i tolerancje krytyczne.
- Oczekiwana wielkość produkcji i częstotliwość odlewania.
- Rodzaj betonu i przybliżone ciśnienie zalewania lub metoda produkcji.
- Układ zbrojenia i osadzone komponenty.
- Wymagane wykończenie powierzchni.
- Metoda rozformowania i dostępny sprzęt do obsługi.
- Niezależnie od tego, czy forma musi być stała, regulowana, modułowa czy wielokrotnego użytku dla produktów o różnych rozmiarach.
- Docelowy harmonogram dostaw i wymagania instalacyjne.
- Specjalne wymagania dotyczące dostosowywania, obróbki powierzchni lub ochrony przed korozją.
Często zadawane pytania
Czym są prefabrykowane formy betonowe o dużej wytrzymałości?
Wytrzymałe prefabrykowane formy betonowe to solidne systemy formujące przeznaczone do kształtowania elementów betonowych w wymagających warunkach produkcyjnych. Są one zazwyczaj zaprojektowane do wielokrotnego użytku i zawierają wzmocnienie strukturalne w celu utrzymania geometrii podczas odlewania, wibracji, utwardzania i wyjmowania z formy.
Dlaczego sztywność formy jest ważna?
Sztywność formy zapobiega przesuwaniu się paneli i ram pod naciskiem betonu. Nadmierny ruch może prowadzić do różnic wymiarowych, nierównych krawędzi, wycieków i niespójnych produktów końcowych.
Czy formy stalowe nadają się do powtarzalnej produkcji prefabrykatów?
Stal jest szeroko stosowana w wymagających zastosowaniach prefabrykatów, ponieważ może zapewnić wysoką sztywność, trwałość i powtarzalność. Odpowiednia konstrukcja zależy od wielkości produktu, oczekiwanych cykli produkcyjnych, wymagań dotyczących powierzchni i warunków pracy.
W jaki sposób można zmniejszyć wycieki betonu wokół połączeń form?
Wycieki na złączach można zmniejszyć, utrzymując dokładne wyrównanie paneli, stosując w razie potrzeby odpowiednie uszczelki, sprawdzając zaciski i połączenia oraz sprawdzając formę przed każdym cyklem odlewania.
Jak często należy sprawdzać prefabrykowaną formę?
Przed cyklami produkcyjnymi należy przeprowadzić podstawową kontrolę, natomiast bardziej szczegółowe kontrole wymiarowe i strukturalne należy zaplanować w zależności od częstotliwości produkcji i wykorzystania form. Wymiary krytyczne należy sprawdzać w przypadku zaobserwowania nietypowego zużycia, uderzenia, odkształcenia lub powtarzających się defektów.
Czy formy do dużych obciążeń można dostosować do nietypowych produktów betonowych?
Tak. Formy niestandardowe można opracowywać w oparciu o niestandardowe wymiary, złożone kształty, osadzone komponenty, specjalne wykończenia powierzchni, regulowane wymagania produkcyjne i określone metody wyjmowania z formy. Rysunek produktu i proces produkcyjny są punktami wyjścia do dostosowywania.
Jakich informacji potrzebuje producent form?
Ważne informacje obejmują rysunki produktu, wymiary, tolerancje, wielkość produkcji, szczegóły betonu i zbrojenia, osadzone części, wykończenie powierzchni, metodę rozformowania oraz wszelkie wymagania dotyczące regulacji lub wielokrotnego użycia.
W jaki sposób można przedłużyć żywotność formy?
Regularne czyszczenie, kontrola wymiarowa, prawidłowe nakładanie środka antyadhezyjnego, ostrożne obchodzenie się, terminowe naprawy, właściwe przechowywanie i rutynowa kontrola złączy i elementów złącznych mogą pomóc w utrzymaniu wydajności formy w powtarzających się cyklach produkcyjnych.
Ostatnie przemyślenia
Wytrzymałe prefabrykowane formy betonowe stanowią podstawę powtarzalnego procesu produkcji prefabrykatów. Ich wydajność bezpośrednio wpływa na spójność wymiarową, jakość powierzchni, wydajność rozformowywania, szybkość produkcji, nakład pracy konserwacyjnej i ogólną niezawodność gotowych elementów betonowych.
Dlatego też odpowiednią formę należy opracować w oparciu o cały proces produkcyjny, a nie traktować ją jak zwykły pojemnik. Geometria produktu, ciśnienie betonu, zbrojenie, metoda odlewania, warunki utwardzania, wyjmowanie z formy, wielkość produkcji i wymagania konserwacyjne muszą ze sobą współdziałać.
W przypadku producentów produkujących niestandardowe lub wymagające elementy prefabrykowane starannie zaprojektowana forma może pomóc w ograniczeniu powtarzających się problemów produkcyjnych, tworząc jednocześnie bardziej stabilny i przewidywalny proces produkcyjny. Im wcześniej te wymagania zostaną uwzględnione, tym łatwiej będzie opracować formę, która będzie pasować zarówno do produktu, jak i do środowiska produkcyjnego.
Szukasz niestandardowych, wytrzymałych prefabrykowanych form betonowych?
Fujian Quangong Mold Co., Ltdkoncentruje się na rozwiązaniach w zakresie prefabrykowanych form betonowych zaprojektowanych z myślą o różnych konstrukcjach produktów, wymaganiach produkcyjnych i potrzebach dostosowywania. Niezależnie od tego, czy potrzebujesz formy do standardowych elementów prefabrykowanych, czy specjalnie zaprojektowanego rozwiązania do formowania dla złożonego produktu betonowego, najlepszym punktem wyjścia będzie dostarczenie szczegółowych rysunków i wymagań produkcyjnych.
Masz na myśli konkretny projekt formy?Skontaktuj się z namiw celu omówienia wymiarów produktu, wymagań produkcyjnych i niestandardowych rozwiązań w zakresie prefabrykowanych form betonowych o dużej wytrzymałości.
